자동 평바닥 8면 밀봉 파우치 백 제조기 WSD-800F

애플리케이션:

WSD-800F 평바닥 8면 밀봉 파우치 백 제조기는 빛, 전기, 공기를 결합하여 서보 모터로 구동됩니다. 고품질, 고속으로 작동하며 라미네이트 필름 백 제조에 적합합니다.

적합 범위:

1. 재질: BOPP, OPP, PET, PA 및 기타 라미네이트 필름, 다층 공압출 필름, 알루미늄 호일, 알루미늄 코팅 필름, 종이 라미네이트 필름 등

2. 기계 유형: 3면 밀봉, 지퍼, 평바닥 파우치, 5개 공급 장치 (메인 서보 모터)

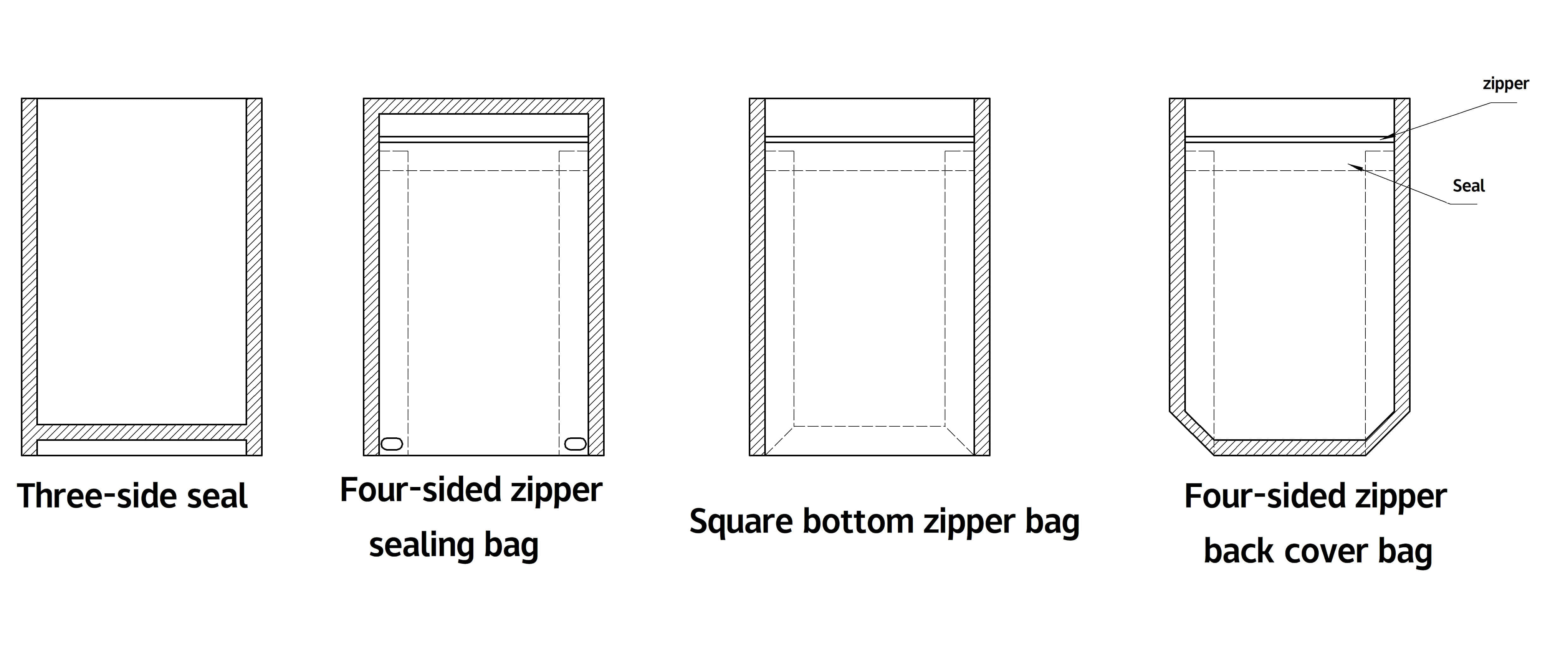

3. 파우치 종류:

4. 자재 롤: 최대 폭: 1300mm, 최대 직경: 800mm

언와인드 장치: 횡방향 언와인드 샤프트, 로딩 및 언로딩은 공압 부품으로 제어됩니다.

1. 제어: 댄스 롤러, 마그네틱 브레이크 및 엔코더가 장력을 자동으로 제어합니다.

2. 기계를 멈추지 않고 접합할 수 있도록 재료 저장 구조를 추가했습니다. 상부 언와인더가 작동하는 동안 하부 언와인더는 재료 롤을 준비할 수 있습니다.

구동 방식:

1. 공급 장치: AC 서보 모터 제어

2. 밀봉 장치: AC 서보 모터 제어

작동 기능:

1. 열 밀봉: 밀봉 속도.

2. 온도: 비접촉식 자동 제어, LCD 표시.

3. 자동 계수: 사전 설정.

4. 완제품 봉투 배출: 처리량 사전 설정 가능.

5. 펀칭 장치: 시간 사전 설정 가능, 연속, 간격, 건너뛰기 모드 설정 가능.

6. 시작 방식: 지연 시간 선택 가능.

7. 작업 방식: 인쇄, 인쇄 안 함 (일반적으로 인쇄된 라벨 추적 가능).

8. 건너뛰기 모드: 최대 99단계 건너뛰기 모드 (길이가 300mm를 초과할 경우 건너뛰기 모드 사용).

9. 길이 측정: 색상 코드를 광전 센서 간 거리로 사용.

10. 선택: 고정, 상하 이동, 커터 조정(이중 칼날 서보 제어 방식).

11. 메시지:

a. 광전 센서 손실;

b. 온도 손실 보고;

c. 경보;

d. 서보 모터 경보;

예: 장력 경보 및 자동 정지.

12. 광전식 분할 위치 제어: 위치 추적.

13. 기계 출력: 105kW.

14. 기계 크기(길이*너비*높이): 26000*3500*1932mm.

15. 장비 전체 중량: 약 12.8톤.

언와인딩 유닛:

1. 언와인딩 구조: 공압식 팽창축을 사용하며, 공압 부품으로 고정됩니다.

2. 언와인딩 파라미터: 언와인딩 직경 ≤ Φ800mm, 폭 ≤ 1300mm.

3. 언와인딩 장력은 마그네틱 브레이크와 롤러형 엔코더로 제어됩니다. 또한 댄스 롤러와 필름 파손 방지 장치가 있습니다.

4. 언와인딩 공급 모터: 언와인딩 공급 장치는 메인 속도와 동기식으로 작동하며(모터 0.55kW + 인버터 0.75kW), 광전지를 이용한 EPC 제어 방식을 사용합니다.

5. 재료 롤 언와인딩 구조: 상하 조절 나사를 사용하여 재료를 조절합니다. 댄스 구조로 장력을 조절합니다.

6. 언와인딩 EPC: 두 개의 광전지가 필름 가장자리를 추적하고, 소형 AC 모터가 볼 스크류를 구동하여 재료 롤을 조절합니다.

7. 롤 재료 위치 지정 광전지: 고정밀 이탈리아산 광전지 3개를 사용하여 정확하게 자동 조정합니다.

8. 기계를 멈추지 않고 풀림 접합: 자재 보관 프레임이 있어 최대 35미터까지 보관할 수 있습니다. 이 프레임을 통해 제한된 시간 내에 접합 작업을 완료할 수 있습니다.

세로형 밀봉 장치:

구조: 세로형 가열 바와 냉각 바가 결합된 스프린트 프레스 구조

구동 방식: 메인 모터가 편심 링크를 구동하여 수직 이동

밀봉 압력: 표준 압력 800kg, 최대 1200kg

가열 출력: 2.5kW

수량: 가열 밀봉 4세트, 냉각 밀봉 4세트

길이: 800mm, 냉각 밀봉 480mm

세로형 지퍼 장치:

1. 구조: 세로형 가열 바와 냉각 바가 결합된 스프린트 프레스 구조. 가열 프레임은 기계 정지 시 하강하고, 재가동 시 재설정됩니다.

2. 구동 방식: 메인 모터가 편심 링크를 구동하여 수직 이동을 수행합니다.

3. 가열 출력: 2.5kW

4. 구성: 가열 밀봉 3세트, 냉각 밀봉 3세트

5. 길이 800mm, 냉각 부분 480mm

횡방향 가열 장치 (열 밀봉 6세트, 냉각 2세트)

구조: 스프링 구조의 횡방향 가열 바 프레스

구동 방식: 주 모터가 편심 링크를 구동하여 수직 이동

압력: 표준 압력 1000kg, 최대 압력 1500kg

수량: 열 밀봉 4세트, 냉각 밀봉 2세트

열 출력: 2.5kW

길이: 880mm

B. 횡방향 프레스 장치(지퍼 열 프레스)

구조: 스프링 구조의 횡방향 가열 바 프레스

구동 방식: 메인 모터가 편심 링크를 구동하여 수직 이동

수량: 2세트

초음파 장치: 중국산 유명 브랜드 초음파 장치 2세트

필름 공급 장치

(1) 구조: 고무 롤러 2개 압착 방식

구동 방식: 파나소닉 서보 모터로 고무 롤러 구동, 5개의 공급 모터: 전방 공급 서보 모터 1.5kW, 중간 공급 모터 1.5kW, 후방 2개 모터 1.5kW. 풀림 장력 공급은 1.5kW 서보 모터 사용.

(2) 구동 방식: 타이밍 벨트

제어 방식: 컴퓨터 중앙 제어 방식으로 스텝 및 장력 조절

중간 장력 조절

(1) 구조: 댄스 롤러 구조

(2) 제어 방식: 컴퓨터 중앙 제어

(3) 제어 메커니즘: 댄스 롤러 구조로 웹 스텝 길이 보정

(4) (NPN) 감지 방식: 접근 스위치

(5) 장력 범위: 0.1-0.2mm (컴퓨터 설정, 상호 보정)

주 구동부

(1) 구조: 크랭크 로커 푸시-풀 방식 연결봉 구조

(2) (4KW) 구동 방식: 파나소닉 서보 모터

(3) 구동 방식: 1:10 서보 감속기가 장착된 타이밍 벨트 구동

(4) 제어 방식: 컴퓨터 중앙 제어

(5) 이동 방식: 메인 모터로 프레임 전체를 수직으로 이동

자동 위치 조정 장치

(1) 감지 방식: 반사형 광전 센서 추적 감지

(2) 정확도: 0.01~0.25mm

(3) 통합 위치 정확도: 0.5~1mm

(4) 센서 추적 범위: ±9mm

(5) 센서 보정 범위: ±9mm

(6) 위치 보정 방식: 자동 변위 보정 시스템을 이용한 서보 추적 전류 보정

온도 제어 장치

(1) 감지 방식: 열전대 감지

(2) 제어 방식: 컴퓨터 중앙 제어, PID 조정, 솔리드 릴레이 구동

(3)온도 설정 범위: 주변 온도 ~ 360℃.

(4)측정 지점: 가열봉 중앙.

절단 칼

구조: 상부 칼날 + 조정 장치 + 고정식 하부 칼날

유형: 스프링 전단 칼날

전동 방식: 서보 모터 구동, 편심 프레임에 의해 수직 이동

조정 방식: 횡방향 이동(양쪽)

기타 구성 요소

(1) PE 풀림 장치 2세트, 하향식 실링 나이프 리프트 구조. 가열 길이: 800mm, 냉각 길이: 480mm.

(2) 풀림 유형: K자형 풀림 구조.

(3) 횡방향 펀칭 장치: 펀칭 프레임 2세트, 모서리 둥글게 펀칭기 2세트, 마름모꼴 펀칭기 2*4mm 2세트.

(4) 슬리팅 장치: 슬리팅 나이프는 수동으로 조정하고, 스크류 샤프트로 미세 조정 가능.

(5) 작업대: 이동식 작업대. 컨베이어 벨트는 감속 모터로 제어. 터치스크린으로 이송량 설정.

(6) 트리밍 리와인더: 2세트.

소모품 (고객 제공)

(1) 전원: 3상 380V±10%, 50Hz.

(2) 압축 공기: 0.6Mpa.

(3) 냉각수: 약 15L/min.
