플렉소 인쇄기용 웹 검사 시스템을 이용한 인쇄 품질 검사 완벽 가이드

상품 설명

📷 웹 비디오 검사 시스템 – 고속 인쇄 품질 모니터링을 위한 솔루션

플렉소, 그라비어, 오프셋 및 디지털 인쇄기를 위한 고급 실시간 검사 시스템

당사의 웹 비디오 검사 시스템은 플렉소그래픽, 로토그라비어, 오프셋, 라벨, 윤전 및 디지털 인쇄기를 포함한 다양한 유형의 인쇄 장비 전반에 걸쳐 인쇄 품질을 실시간으로 모니터링하도록 설계된 고정밀 솔루션입니다. 귀사의 작업이 협폭 라벨, 중간 폭 포장재 또는 광폭 필름을 취급하든 관계없이, 이 시스템은 생산 중 지속적인 고해상도 이미지 피드백을 제공하여 결함을 조기에 발견하고 폐기물을 줄여줍니다.

🔍 웹 비디오 검사 시스템이란 무엇입니까?

인쇄기가 고속으로 작동할 때 육안으로 실시간으로 이미지 품질을 평가하는 것은 사실상 불가능합니다. 웹 검사 시스템은 초고속으로 움직이는 인쇄 이미지를 캡처하여 안정적인 고화질 영상으로 변환함으로써 이 문제를 해결합니다. 이러한 "정지 프레임"은 즉시 확대되어 색상 오버레이 불량, 번짐 또는 요소 누락과 같은 가장 작은 인쇄 결함도 비용이 많이 들기 훨씬 전에 드러낼 수 있습니다.

💡 주요 특징

• 실시간 이미지 캡처: 고속 인쇄 웹을 사람이 검사할 수 있는 고해상도 정지 이미지로 변환

• 정밀 결함 감지: 잉크 튐, 정렬 오류, 색상 변화와 같은 미세 결함 식별

• 광범위한 호환성: 플렉소, 그라비어, 오프셋, 라벨 및 디지털 인쇄 시스템과의 통합을 위해 설계

• 웹 크기 조정 가능: 협폭(라벨), 중간 폭(필름) 및 광폭(포장재) 웹 포맷에 적합

• 확대/축소 및 이동 기능: 생산을 중단하지 않고 이미지의 특정 부분을 확대할 수 있음

• 고속 동기화: 빠른 작업 중에도 프레임 정확도를 유지하기 위해 인쇄 속도에 맞춤

⚙️ 당사의 웹 검사 시스템을 선택해야 하는 이유는 무엇입니까?

• 향상된 인쇄 품질: 재작업을 방지하기 위해 가장 초기 단계에서 인쇄 불일치 감지

• 운영 효율성: 작업자가 즉석에서 조정할 수 있어 가동 중단 시간 단축

• 시각적 확인: 품질 보증을 위한 인쇄 결과의 실시간 시각적 기록 제공

• 다용도 통합: 다양한 기술의 신규 또는 기존 인쇄 라인에 쉽게 설치

• 비용 절감: 결함이 누적되기 전에 포착하여 대규모 재료 낭비 방지

🧭 다음 분야에 이상적:

• 라벨 인쇄 품질 관리

• 연포장재 결함 검사

• 로토그라비어 및 플렉소 인쇄 모니터링

• 디지털 인쇄 출력 검증

• 오프셋 및 광폭 웹 응용 분야 감

이 스마트한 카메라 기반 검사 시스템을 인쇄 공정에 통합하면 인쇄 일관성을 완벽하게 제어하고, 고객 만족도를 높이며, 생산 워크플로우를 간소화할 수 있습니다. 이는 품질에 대한 타협을 거부하는 인쇄 전문가를 위한 현대적인 솔루션입니다.

📷 웹 비디오 검사 시스템 – 정밀 인쇄 모니터링을 위한 고속 카메라 솔루션

플렉소, 그라비어, 오프셋 및 디지털 인쇄를 위한 차세대 카메라 기술

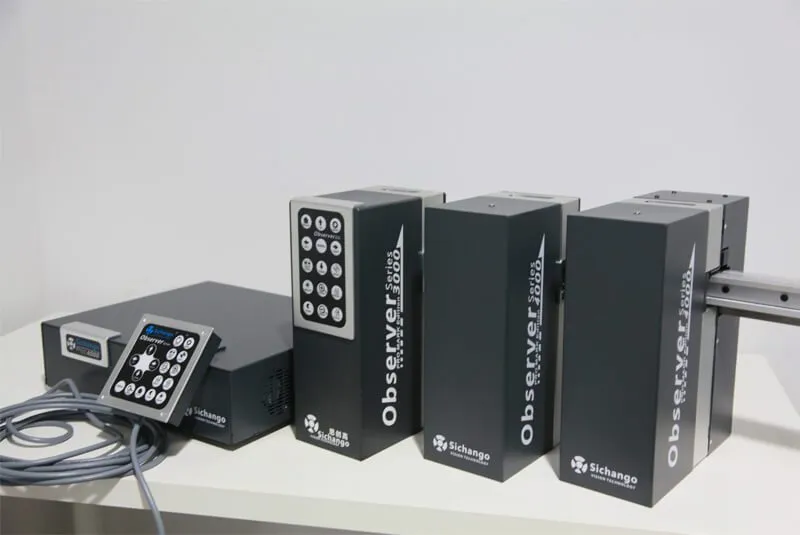

Observer 시리즈 웹 비디오 검사 시스템은 다양한 인쇄 응용 분야에서 실시간 결함 감지를 위해 설계된 초고해상도 CMOS 카메라를 갖추고 있습니다. 협폭(narrow web) 및 광폭(wide web) 포맷 모두에 적용 가능한 구성으로, 뛰어난 이미지 선명도와 자동화된 품질 보증을 추구하는 고속 플렉소, 그라비어, 라벨 및 디지털 인쇄 작업에 이상적입니다.

🔍 카메라 시스템 사양

• 10 메가픽셀 CMOS 센서: 산업용 속도로 선명한 고화질 이미지 캡처

• 검사 영역:

• 최소: 13mm × 9.7mm

• 최대: 200mm × 150mm

• 최대 웹 속도: 최대 1200 m/min의 연속 인쇄 속도 지원

• 전원 공급 장치: DC24V / 2.0A

• 모터 구동 레일 길이: 300mm ~ 3000mm까지 맞춤 설정 가능

• 디스플레이: 1280×720 또는 1920×1080 해상도의 표준 24형 Full HD 화면

🔧 협폭 웹 검사 시스템 – 컴팩트하고 다양한 기능

주요 특징

• 🔄 모터 구동 선형 트래버스 이동 – 웹 폭 전체에 걸친 정밀 추적

• 🎯 실시간 RGB/CMYK 색상 모니터링 – 색상 변화 및 잉크 농도 변동 감지

• 🔍 이미지 프리즈 및 줌 – 최대 100배 결합 줌으로 결함 영역 고정 및 확대

• 🌀 이미지 회전 및 분할 화면 – 라이브 프레임과 프리즈 프레임 나란히 비교

• 📏 속도 및 길이 추적 – 실시간 인쇄 속도 및 자재 사용량 표시

• 🎞️ 순찰 스캐닝 모드 – 웹 표면의 자동 루프 스캐닝으로 숨겨진 결함 식별

• 🔧 감마 이미지 샤프닝 – 미세한 디테일 향상 및 이미지 가장자리 선명화

최적화된 사용자 중심 디자인

Observer 협폭 모델은 이중 작동 제어 방식으로 인체공학적으로 설계되었습니다:

• 원격 및 온보드 카메라 키보드

• 대부분의 윤전 인쇄기와 호환 가능

• 생산 현장의 선명한 시야를 위한 옵션 듀얼 디스플레이 설정

🚀 광폭 웹 비디오 검사 시스템 – 강력함과 간편함의 결합

잦은 카메라 이동이 필요한 광폭 또는 고소 작업 인쇄기를 위해 설계된 Observer 4000M 모델은 특허받은 모터 구동 기술을 통합하여 전 세계 플렉소 및 그라비어 인쇄업계의 신뢰를 받고 있습니다.

광폭 웹 모니터링을 위한 특화 기능:

• 🖼️ 30배 광학 줌 – 광역 개요부터 세부 분석까지 (소프트웨어 사용 시 최대 100배)

• 📸 초당 10프레임 캡처 속도 – 초고속 이미지 업데이트 및 실시간 검사

• 🧠 자동 스캔 및 CMYK 색상 값 감지 – 실시간 잉크 편차 측정을 위한 내장 도구

• 💡 스트로브 수명 관리 – 과도한 사용 방지 및 시스템 수명 연장

• ⚙️ 다축 이미지 회전 – X, Y 또는 XY 축을 따라 이미지 자유롭게 회전

• 🪞 분할 화면 비교 – 결함 확인을 위해 프리즈 이미지와 라이브 이미지 즉시 비교

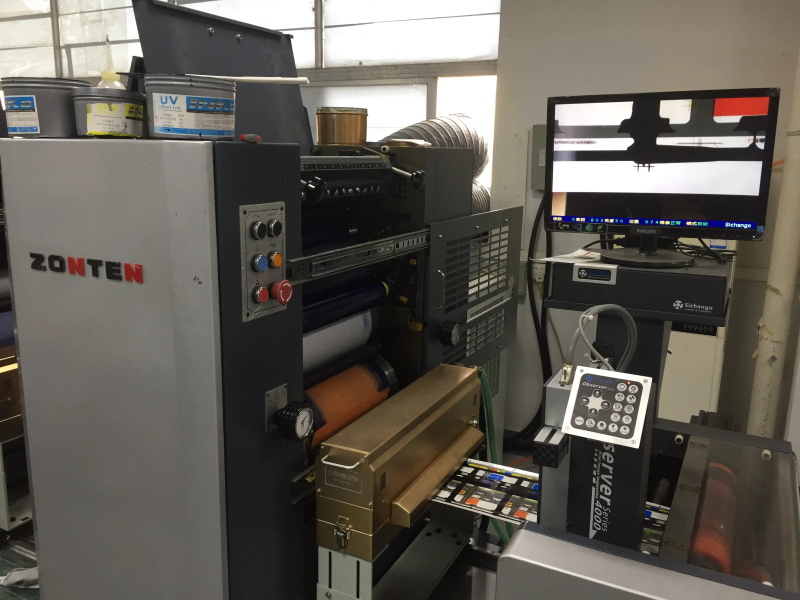

🏭 모든 유형의 윤전 인쇄기에 적용 가능한 범용성

드럼 기반 인쇄기부터 콤비네이션 윤전 인쇄기에 이르기까지, Observer 시스템은 최신 인쇄 라인에 완벽하게 적용됩니다:

• ✅ 라벨, 연포장재, 필름, 호일 및 종이 기재와 호환 가능

• ✅ 인라인 또는 독립형 통합 지원

• ✅ 실시간 결함 감지, 색상 모니터링 및 인쇄 등록 정렬 분야에서 신뢰 확보

✅ Observer 웹 비디오 검사를 선택해야 하는 이유는 무엇입니까?

• 1200 m/min의 속도에서도 비교 불가능한 시각적 선명도

• 잉크 품질 보증을 위한 통합 CMYK 색상 분석

• 최대 3미터까지 맞춤 설정 가능한 트래버스 옵션

• 터치스크린 UI와 원격 키보드를 갖춘 작업자 친화적인 제어

• 수백 개의 플렉소 및 그라비어 라인에 걸친 글로벌 설치

🧩 일반적인 응용 분야:

• 플렉소그래픽 및 로토그라비어 인쇄 품질 관리

• 라벨 인쇄 검사 시스템

• 광폭 웹 필름 및 호일 모니터링

• 고속 오프셋 결함 감지

• CMYK 잉크 편차 진단

Observer 웹 비디오 검사 시스템에 투자함으로써 귀하는 폐기물을 최소화하고, 일관된 인쇄 품질을 보장하며, 실시간으로 실행 가능한 인사이트를 제공하는 지능형 시각 검사 엔진을 인쇄기에 장착하게 됩니다.

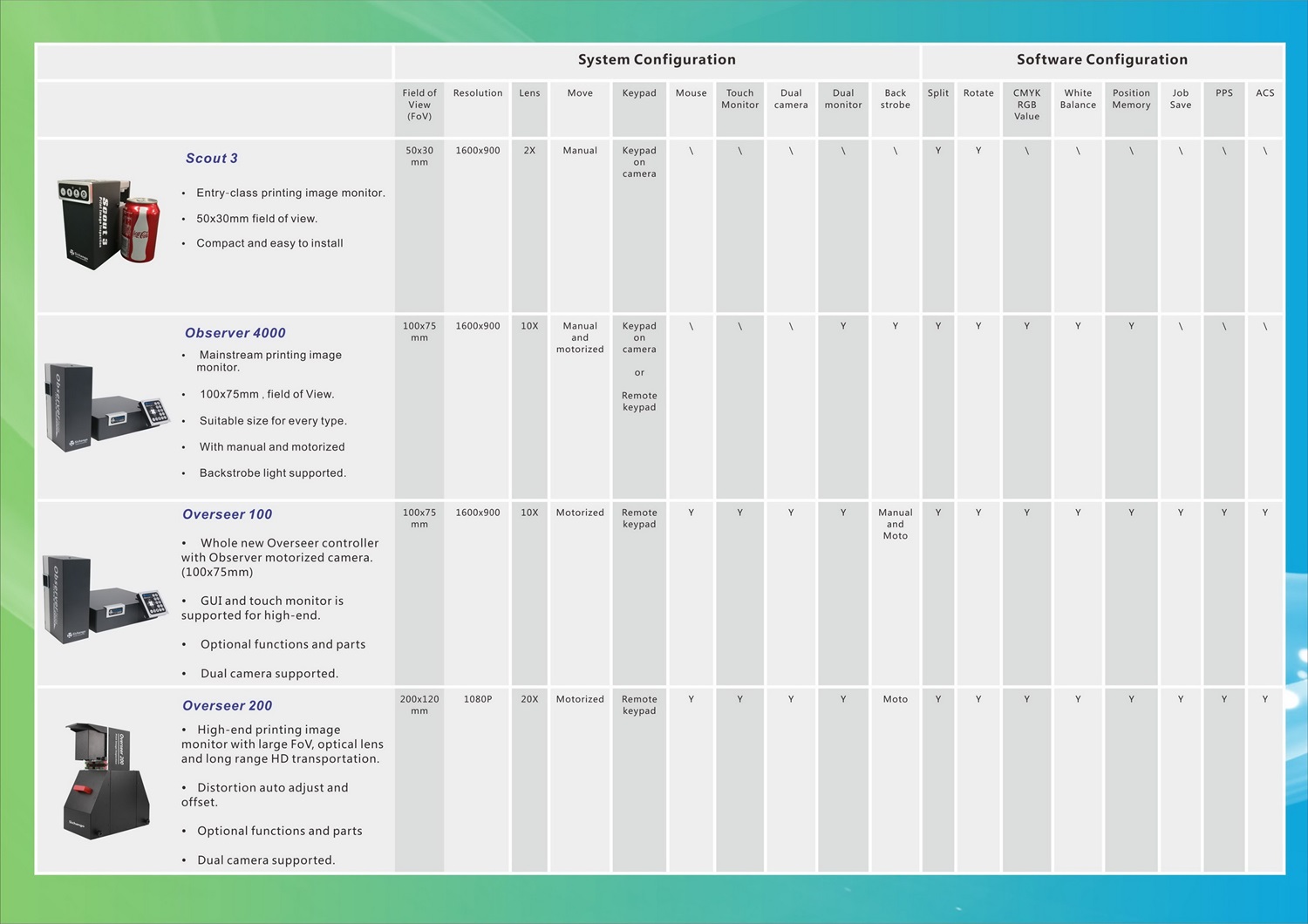

사양:

오버시어 100 모델에 사용되는 듀얼 카메라

비디오 웹 카메라 인쇄 이미지 검사 시스템 (OVERSEER 200 시리즈 프린터용)

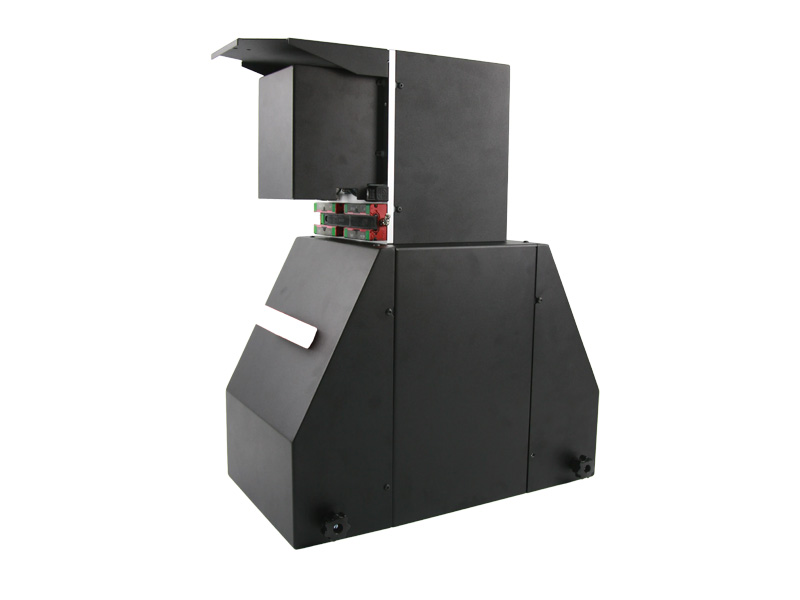

오버시어 200 시리즈는 최신 고급형 올인원 카메라 인쇄 품질 검사 웹 검사 시스템입니다.

기능: 고화질 인쇄 이미지 관찰 시스템으로, 완전히 새로운 하드웨어 평면 플랫폼을 채택했습니다.

새롭게 맞춤 제작된 그래픽 인터페이스를 지원하며, 터치스크린 및 향상된 조명 소스를 통해 원활한 작동, 강력한 기능, 그리고 선명도를 제공하여 고급 웹 검사 시스템 검사 요구 사항을 충족합니다.

선명하고 섬세한 이미지 품질을 제공합니다.

기존 시야각 및 초광각 시야각을 제공합니다.

고객마다 시각적 요구 사항이 다르지만, 오버시어 200 시리즈는 더 많은 이미지를 한 번에 확인할 수 있습니다.

품질은 변함없는 추구입니다. 오버시어 200 시리즈는 새롭게 개발된 200x120mm 초광각 시야각을 제공합니다.

듀얼 카메라 협업 기능을 통해 양면 인쇄, 전면 및 후면 오버프린팅, 다이컷팅을 결합한 미니멀한 디자인을 자랑합니다.

포장 인쇄가 점점 더 중요해짐에 따라, 포장 인쇄 이미지 관찰의 중요성이 더욱 커지고 있습니다.

오버시어 200 시리즈는 이러한 요구에 부응하는 새로운 기준을 제시합니다. 여러 위치를 동시에 지정하여 보기(고정점 순회)

전체 레이아웃을 빠르게 스캔하는 요구 사항(풀프레임 스캔) 또한 이 제품의 성능을 시험하는 요소입니다.

이 오버시어 시리즈는 듀얼 카메라 협업을 지원하며, 두 카메라 모두

인쇄물의 측면, 앞면, 뒷면을 고정점 순회 및 풀프레임 스캔할 수 있습니다.

터치스크린 그래픽 작업 인터페이스와 작업 기반 메뉴를 제공하여 고객의 작업 편의성을 높였습니다.

20배 광학 렌즈

완벽한 이미지 품질을 구현하기 위해 카메라, 광원, 렌즈 중 어느 하나라도 부족함이 없도록

고가의 광학 렌즈를 고집하여

디지털 확대와는 다른 선명하고 또렷한 효과를 제공하며,

잉크 도트와 색상을 더욱 정밀하게 표현하여 고객이 정교한 제품을 인쇄할 수 있도록 지원합니다.

전문적으로 설계된 LED 광원 및 카메라

고객의 인쇄물이 점점 더 복잡해짐에 따라 일반적인 조명 방식으로는 더 이상 충분하지 않습니다.

이 제품은 이러한 요구를 충족합니다. 따라서 당사는 전문 업체에 의뢰하여 오버시어 시리즈를 재설계했습니다.

컬럼의 광원과 카메라는 색상 복원, 선명한 이미지, 다양한 재질에 대한 최적의 균형을 이루도록 개선되었습니다.

고객은 재질에 따라 카메라의 광원을 조절하여

기기와 렌즈가 최상의 결과물을 얻을 수 있도록 최적의 조명을 제공할 수 있습니다.

고정점 크루즈(PPS)

사용자는 오버시어 시스템에서 작업을 간편하게 관리할 수 있습니다.

고정점 크루즈는 상표, 숫자,

소수점, 인쇄 오류 발생 가능성이 높은 영역 등을 집중적으로 관찰하는 데 사용할 수 있습니다. 사용자

카메라가 레일에서 고정될 위치만 지정하면 됩니다.

또한, 각 지점에서 사진 촬영을 요청하여 인쇄 효과를 확인할 수 있습니다.

사진 크기, 고정 시간 등을 설정할 수 있습니다.

풀 포맷 스캔(AutoScan)

인쇄 효율 향상을 위해 고속 와이드 포맷 인쇄가 인쇄 업계의 트렌드로 자리 잡고 있습니다.

오버시어 시리즈는 이러한 트렌드에 맞춰 다양한 인쇄 포맷의 폭에 빠르게 적응할 수 있습니다.

선택하실 수 있도록 몇 가지 모델을 준비했습니다.

다양한 인쇄 작업 요구 사항을 충족하기 위해 어느 장소나 기기에든 설치할 수 있습니다.
