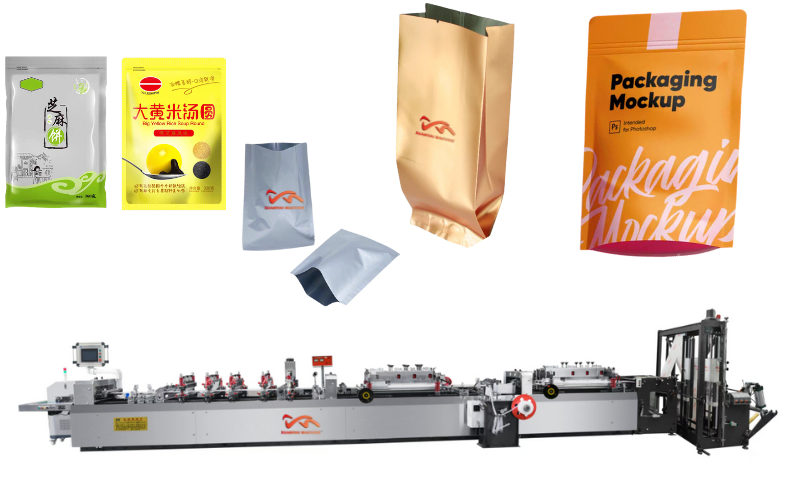

다기능 고강도 3면 밀봉 지퍼 파우치 백 제조기

상품 설명

다기능 3면 밀봉 백 제조기는 고도의 자동화 기능을 갖춘 고성능 백 제조 장비로, 주로 평면 또는 원통형 비닐 백 제조에 사용됩니다. 가열, 가압, 냉각 등의 공정을 통해 플라스틱 필름이 용융되어 3면 밀봉 방식으로 원하는 형태의 비닐 백을 성형합니다.

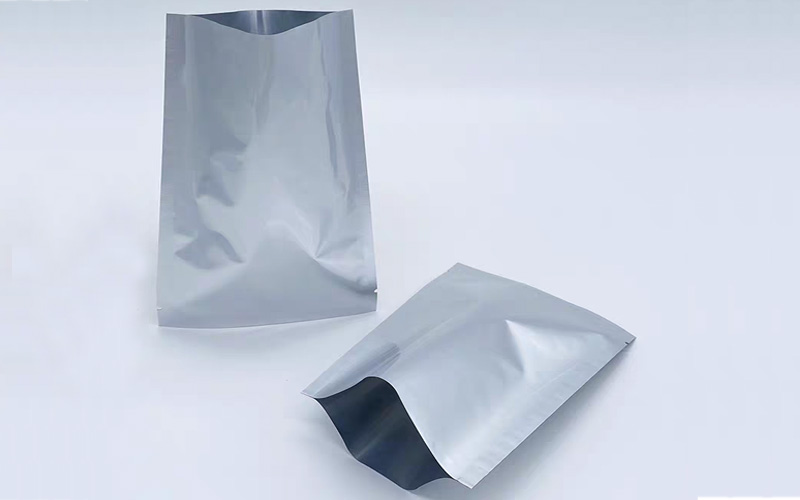

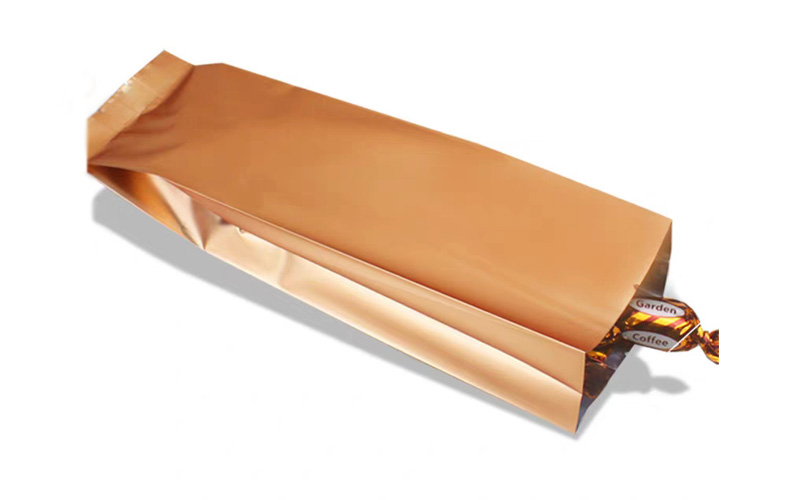

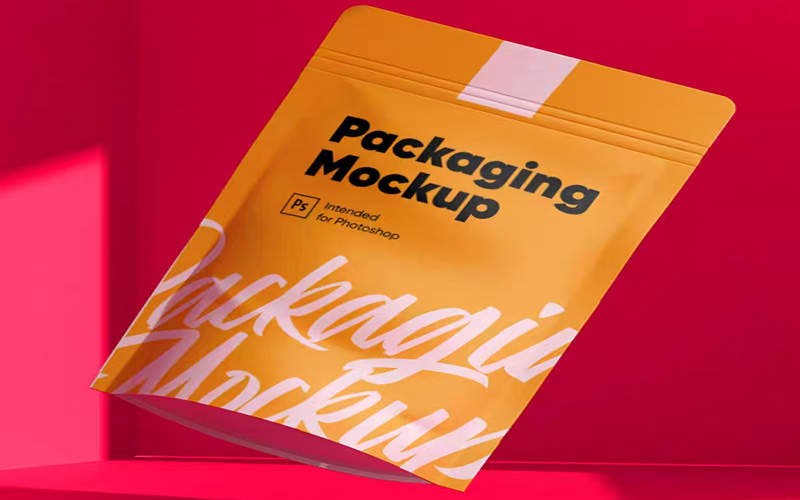

다양한 플라스틱, 종이-플라스틱 복합 소재 생산에 적합하며, 다양한 크기의 밀봉 백과 3면 밀봉에 이상적인 백 제조 장비입니다. 플라스틱 복합 필름, 알루미늄-플라스틱 복합 필름, 종이-플라스틱 복합 필름 등의 3면 밀봉 백 제조에 널리 적용 가능하며, 자립형 백, 오목/볼록 버클 백, 지퍼 백 등 다양한 형태의 백 제조에도 적합합니다.

외부층: 봉투 본체의 기계적 강도, 인쇄성 및 광학적 특성을 향상시킵니다.

중간층: 차단성, 차광성, 향기 유지 등 구조에 따른 주요 기능을 강조합니다.

내부층: 주로 밀봉에 사용되며, 그 다음으로 포장재의 압축 강도, 낙하 강도, 밀봉 성능 등을 담당합니다.

1. 기술 사양

기계 기능: 3면 밀봉 및 중앙 지퍼 밀봉

주요 전기 구성: 구동 서보 모터 2개, 일본 파나소닉 PLC 장착, 주 구동축은 타이안 주파수 변환기가 내장된 AC 모터, 16채널 온도 제어, 일정한 장력으로 풀림

BOPP, COPP, PET, PVC 및 기타 플라스틱 복합 필름(다층 공압출 필름, 알루미늄 도금 복합 필름, 종이 플라스틱 복합 필름, 순수 알루미늄 호일 복합 필름 포함)에 적합

최대 백 제조 사이클 속도: 분당 200회

최대 배출 라인 속도: 분당 35미터 이하 (재질 백 종류에 따라 다름)

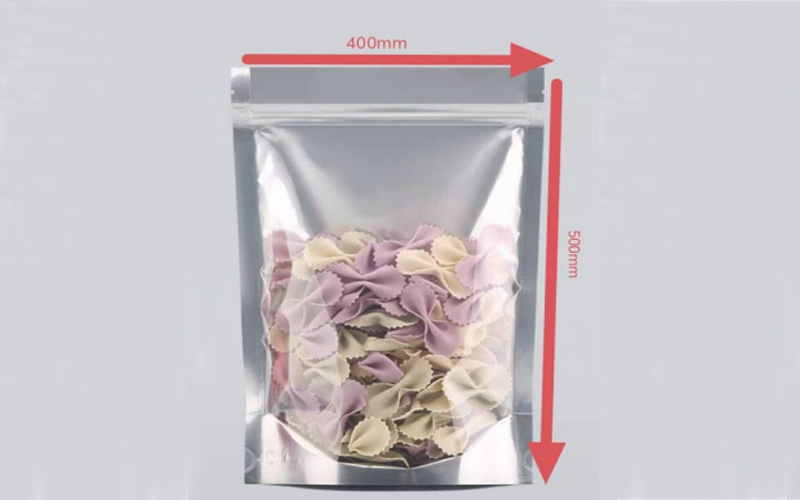

백 크기 및 길이: 400mm 길이가 이 제한을 초과할 경우, 이중 이송이 사용됩니다(최대 6회 이송).

최대 너비: 500mm

롤의 최대 크기는 Φ 850 × 1050mm(지름 × 너비)입니다.

위치 정밀도: ±0.5mm 이하

수직 밀봉에 사용되는 열 밀봉 칼날은 상하 가열 및 상하 냉각 방식의 4세트입니다.

수평 밀봉에는 상하 가열 3세트와 상하 냉각 1세트가 사용됩니다.

온도 조절 전기 가열 블록 개수: 16개

온도 설정 범위: 0~300℃

기계의 총 소비 전력은 46kW입니다(실제 사용 시, 처음 전원을 켤 때는 약 35kW, 절연 시에는 약 15kW의 소비 전력을 사용합니다).

외부 치수: 11000 × 1900 × 1870mm(길이 × 너비 × 높이) 높이)

기계 전체 순중량은 약 4500kg입니다.

컬러 커버, 스테인리스 스틸

제어 시스템 모델: 산업용 제어 컴퓨터 복합 필름 고속 백 제조기 제어 시스템

2. 장비 구성 및 관련 매개변수

1. 재료 배출 장

a. 구조: 수평 작업대 (자석 분말 브레이크, 실린더, 스윙 롤러, 주파수 변환기, 모터, 견인 롤러 센서 및 제어 시스템으로 구성)

b. 공급축, 팽창축 및 공압 잠금 장치

2. 재료 방출 장력

a. 제어 메커니즘: 컴퓨터 제어, 자석 분말 브레이크, 주파수 변환기 및 AC 모터, 센서 및 로터리 엔코더, 스윙 롤러용 실린더로 구성된 복합 정속 장력 시스템

b. 조정 구동 방식: PID 조정 PWM 구동 방식

c. 감지 방식: 센서 및 로터리 엔코더 종합 감지

3. 보정 장치

구조: 나사 조정 K-프레임 수직 승하강

구동 방식: 솔리드 스테이트 릴레이 구동 저속 동기 모터

전송 방식: 커플링 연결

제어 방식: 이중 광전 센서 컴퓨터 중앙 제어

검출 방식: 반사형 광전 센서 검출

추적 정확도: ≤ 0.5mm

조정 범위: 150mm

광전 검색 범위: ±5-50mm 이내 조정 가능, 범위 초과 시 리미트 스위치 작동

이상 발생 시 기계 자동 정지 및 컴퓨터 알림 표시

4. 반대쪽

구조: 조절식 고무 롤러 중앙 양방향 회전 조정 구조

방식: 수동 조정 (핸드휠 조절)

5. 상하 조절식 꽃꽂이

구조: 단일 롤러 상하 조절

방식: 수동 조정 (핸들 조절)

6. 수직 밀봉 장치

구조: 복합 브리지 구조

구동 방식: 메인 모터 구동

전송 방식: 편심 링크의 수직 운동

수량: 4개

길이: 열 칼날 800mm, 냉 칼날 400mm

7. 수평 밀봉 장치

구조: 대형 빔 쿠션 블록 열압착 구조

구동 방식: 메인 모터가 파워 로드를 구동

전송 방식: 편심 메커니즘 연동을 통한 수직 이동

구성: 열 칼날 3세트(길이: 540mm), 냉간 칼날 1세트, 지퍼 1세트(길이: 540mm)

8. 박막 견인

구조: 공압 고무 롤러 압축 마찰식

구동 방식: 중관성 디지털 AC 서보 시스템

전송 방식: M형 동기 풀리 구동, 속도비 1:2.4

제어 방식: 컴퓨터 중앙 집중식 제어

감지 방식: 광전 센서와 근접 스위치를 결합한 통합 제어

제3 견인: AC 모터 출력: 0.55kW, 구동원: Panasonic 0.75kW 주파수 변환기

9. 중간 장력

구조: 공압 부유 장력 롤러 구조

제어 방식: 컴퓨터 중앙 집중식 제어, 동적 동작 보상

감지 방식: 비접촉식 근접 스위치

부유 롤러 장력 조정 범위: 0~0.6Mpa 공기압, 중간 견인 모터 보상 범위: 1~10mm (컴퓨터 설정, 자동 보간)

10. 주 구동 장치

구조: 크랭크 로커 푸시-풀 4절 링크 구조

구동 방식: 3.7kW 주파수 변환기가 3.7kW 3상 비동기 모터를 구동

변속: 1:17 감속기가 장착된 주 구동 모터

제어 방식: 컴퓨터 중앙 제어

동작 모드: 주 모터가 프레임을 구동하여 상하로 이동

11. 자동 위치 결정 장치

방법: (1) 컴퓨터 자동 고정 길이 제어 방식 A
