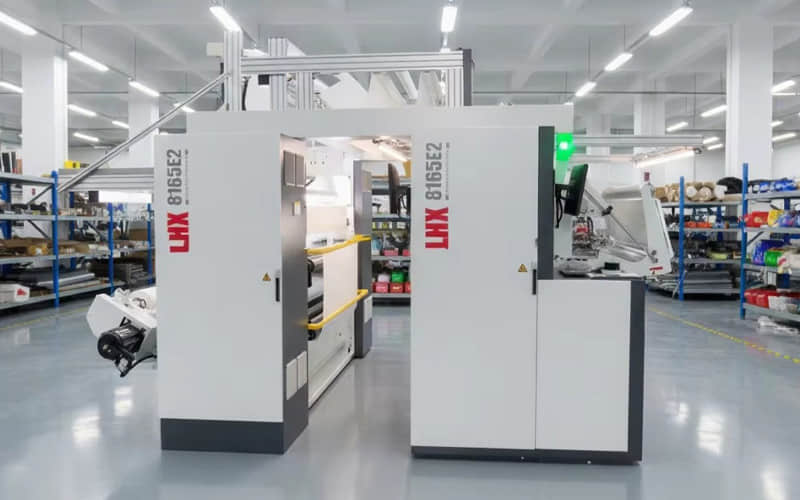

자동 부직포 품질 검사 되감기 기계
상품 설명
부직포 품질 검사기
엣지 컴퓨팅 기반 온라인 품질 검사 시스템은 CCD 카메라를 사용하여 대상 물체를 이미지 신호로 변환합니다. 롤 되감기 기계에 적합하며 부직포에 묻은 얼룩, 보푸라기, 색깔 입자, 기름 얼룩, 면 섬유, 패치, 색 반점, 유색 섬유, 머리카락 등의 결함을 감지합니다.
Nonwoven Fabric Inspection
부직포 표면은 CCD 카메라를 사용하여 검사함으로써 원자재 품질을 보장하고 모든 제품에 대해 100% 합격률을 달성합니다. 이 검사 시스템은 생산 중 제품 결함을 신속하게 감지하고 정보 이미지를 자동으로 분류 및 판단합니다. 이 정보를 활용하여 결함 위치를 빠르게 파악하고 후속 절단 및 되감기 공정에서 수리, 절단 및 선별 작업을 수행함으로써 불량품의 출고를 방지하고 부직포 소재의 품질을 보장합니다. 특히 의료 및 위생 산업에 적합합니다.
검사 대상: 스펀본드, 스펀레이스, 열접착, 화학접착, 열풍 직조, 거즈 및 기타 부직포
검사 속도: 최대 분당 800미터 생산 속도 지원
검사 폭: 모든 폭 (여러 대의 카메라 조합 가능)
검사 정밀도: 0.1~0.5mm² (사용자 요구사항에 따라 정밀도 설계 가능)

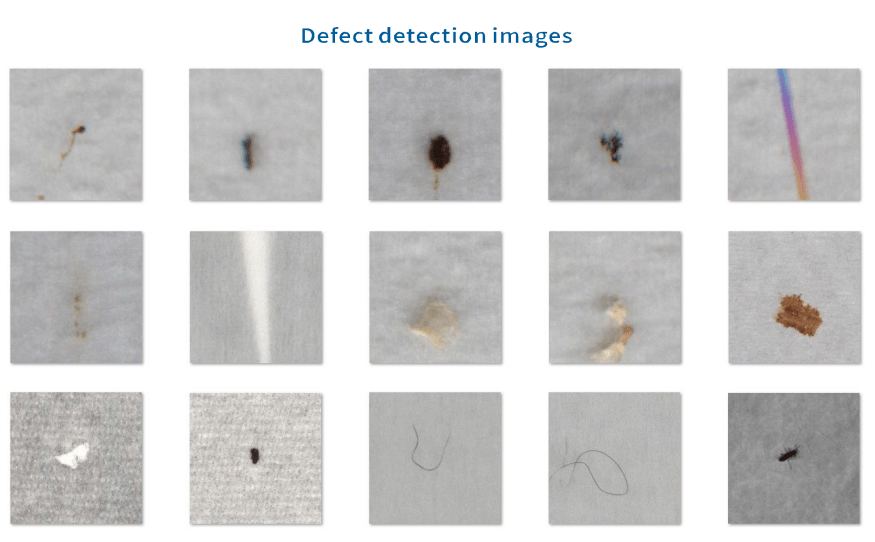

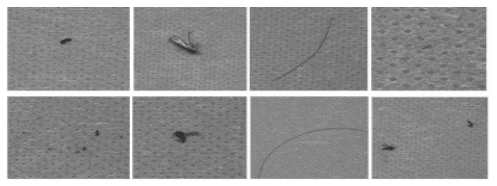

검사 내용: 기름 얼룩, 검은 반점, 벌레, 머리카락, 불순물, 이물질, 흰색 실뭉치, 실 뭉침
결과 처리: 기계 알람, 결함 이미지 실시간 표시, 결함 좌표 기록 및 저장, 온라인 라벨링
VS 818 시리즈 - 표면 검사 시스템
최신 FPGA 검출 기술이 적용된 VS818 시리즈 비전 시스템은 초고해상도 라인 스캔 컬러 카메라를 통해 고속 생산 환경에서 소재 표면의 다양한 색상의 얼룩을 정확하게 식별합니다.
또한, AI 딥러닝 알고리즘을 통해 비산물로 인한 오탐지를 효과적으로 제거하고 정밀한 결함 분류를 가능하게 합니다.
1. 더욱 유연한 설치: 엣지 컴퓨팅 온라인 테이블 품질 검사 시스템의 캐비닛은 검사 장비 근처에 설치하고 네트워크 케이블을 통해 원격 제어 스테이션에 연결할 수 있어 긴 케이블로 인한 간섭을 방지합니다.

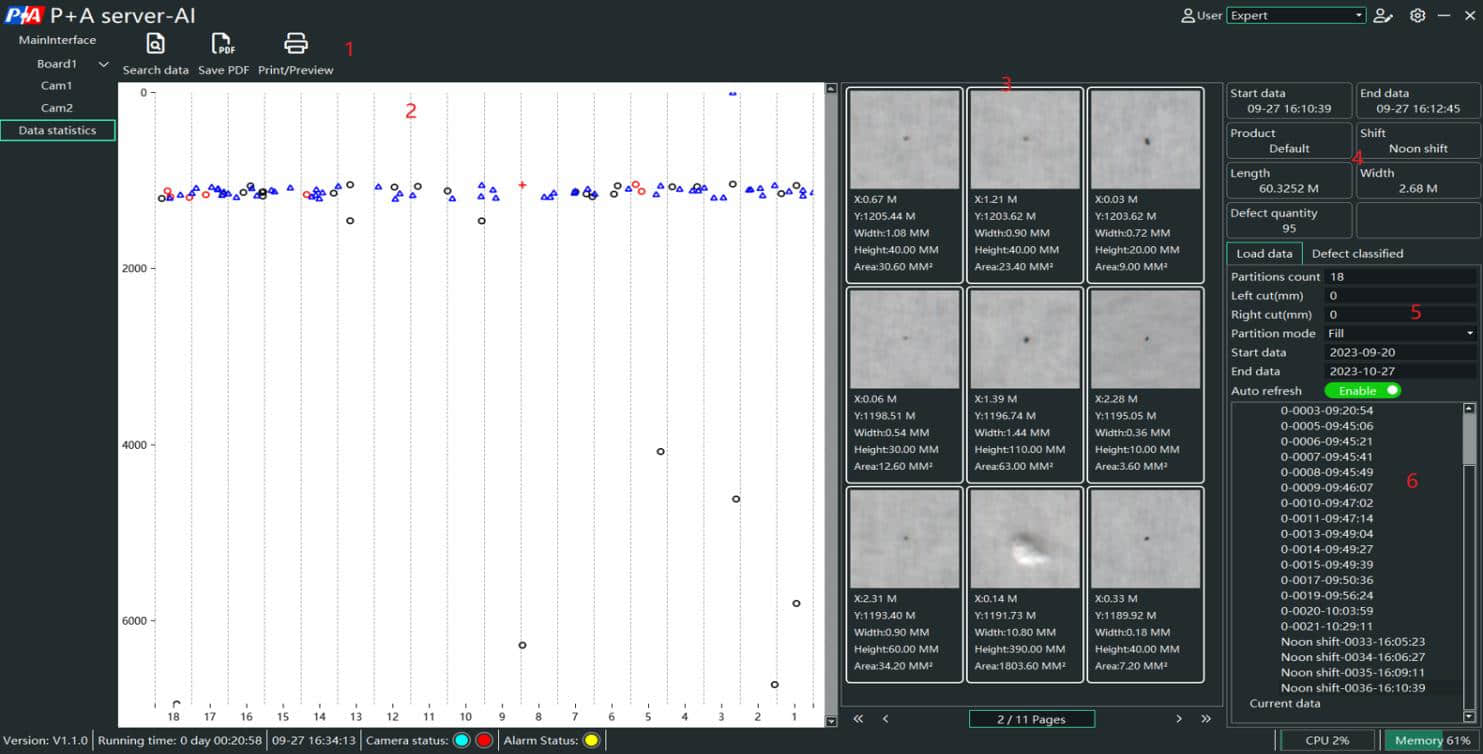

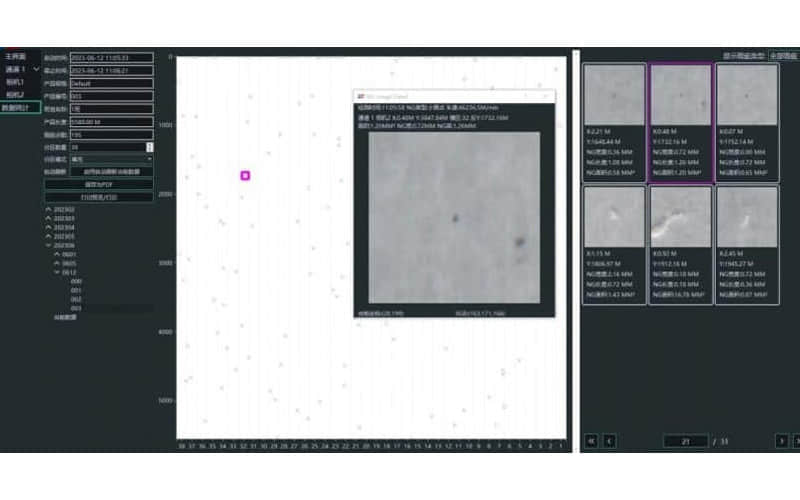

2. 롤업 차트 및 보고서: 사용자 인터페이스(UI)는 20개 이상의 AI 결함 범주를 지원하며, 롤업 차트로 표시합니다. 결함 유형은 롤업 차트에서 서로 다른 색상과 모양으로 표시됩니다. 롤업 차트에서 결함을 클릭하면 오른쪽에 있는 해당 결함 차트로 이동하여 현재 롤업에 포함된 모든 결함(정상)을 표시합니다. 결함 이미지를 클릭하면 왼쪽에 있는 해당 롤업 차트 위치로 이동하여 결함 보고서를 출력 및 인쇄할 수 있습니다.
3. 뛰어난 확장성: 이 시스템은 엣지 컴퓨팅 템플릿을 주요 처리 모듈로 사용합니다. 하나의 엣지 컴퓨팅 템플릿은 두 대의 카메라에 연결할 수 있으며, 하나의 산업용 PC(CPU i5 이상)에서 UI가 실행되고, 둘 다 기가비트 네트워크로 연결됩니다. 시스템은 최대 10개의 보드까지 확장을 지원하며, 하나의 산업용 PC로 최대 20대의 카메라 시스템을 연결할 수 있습니다.
4. 자가 진단 기능: 이 검출 시스템은 다양한 자가 진단 기능을 갖추고 있어 소프트웨어 및 하드웨어 보안을 강화합니다.
5. 주기적 결함 설정: 생산 설비 고장으로 인한 결함을 감지합니다. 이 매개변수(관련 부품 치수)를 설정하면 시스템이 어떤 설비가 오작동하는지 자동으로 분석하고 사용자에게 관련 경보를 자동으로 제공하여 주기적 결함을 조기에 감지하고 처리할 수 있도록 합니다.

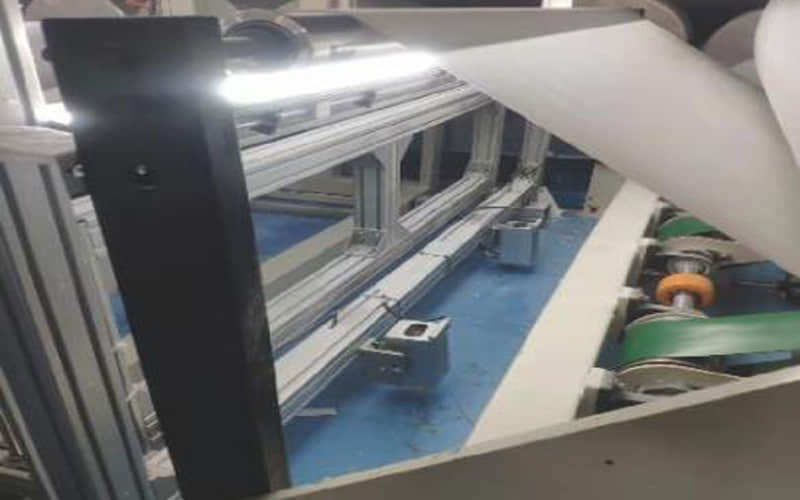

검사 시스템 현장 설치
